מסילה לינארית מסוג PG2020

זהו דגם המיועד למהירויות עבודה גבוהות של יותר מ 3 מטר לשניה ולתאוצות של עד 100 מ' לשניה בריבוע.
מבוססת על מסילה מסוג H ורוכב סטנדרטי.
מסופקות עם חורי קיבוע פשוטים על מנת לאפשר הצמדה מהצד התחתון.
המסילות מדגם PG2020 הן בעלות 4 שורות של כדורי מיסב (שתיים מכל צד) ומסופקות במידות 15 עד 65, כפי שניתן לראות בטבלת הנתונים שלמטה.

שאלות ותשובות הרכבה טמפרטורת הפעלה אטמים שימון וגירוז חיכוך מהירויות ותאוצה עומס תחילי (preload) אורך חיים וחישובו אפיצויות ודרגות דיוק חישובי עומס ומומנט

מסילה לינארית מסוג PG2020 במידות 15 עד 65 (רוחב המסילה)

נתוני הרוכב מידות סוג
d1 H3 L4 L3 L2 L1 W5 W3 W2 W1 N H1 H
mm mm
4.5X7 5 0 30 41 71 60 4.5 38 47 16 4.6 24 PG2020 15
6X10 8 0 40 58 91 79 5 53 63 21.5 5 30 PG2020 20
7X12 10 10 45 59 97 89 6.5 57 70 23.5 6.5 36 PG2020 25
9X14 11 10 52 68 111 112 9 72 90 32 7 42 PG2020 30
9X16 13 10 62 80 128 123 9 82 100 33 8 48 PG2020 35
11X19 15 12 80 102 158 147 10 100 120 37.5 11 60 PG2020 45
14X23 17 12 95 124 189 171 12 116 140 43.5 14 70 PG2020 55
16X29 20 12 110 148 225 207 14 142 170 53.5 14 85 PG2020 65

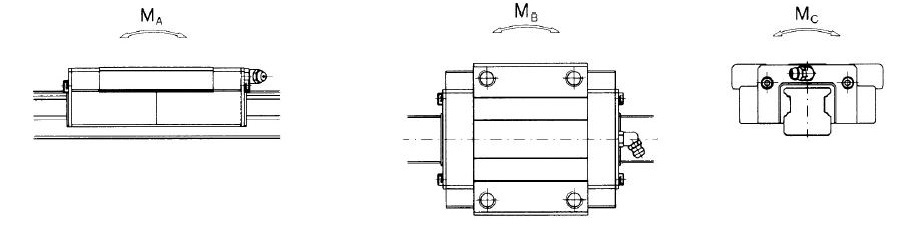

משקל ליחידה מומנט עומס מקסימלי נתוני המסילה סוג
M C M B M A C 0 C F h d3 d2 H4 W4 W
kg/m kg Nm N mm
1.7 0.2 139 88 88 14,616 9,261 60 7 4.5 7.5 17 7.5 15 PG2020 15
2.8 0.4 328 239 239 26,208 16,254 60 11 6 9.5 21 10 20 PG2020 20
3.7 0.6 479 302 302 32,760 21,420 60 11 7 11 24 11.5 23 PG2020 25
5.3 1 769 491 491 44,730 29,736 80 14 9 14 28 14 28 PG2020 30
7.5 1.5 1,210 731 731 58,590 39,690 80 15 9 14 32 17 34 PG2020 35
12.9 2.7 2,470 1,424 1,424 90,720 60,480 105 21 14 20 42 22.5 45 PG2020 45
17.3 4.4 4,498 2,822 2,822 141,372 94,500 120 24 16 23 48 26.5 53 PG2020 55
24.9 8.4 7,925 4,763 4,763 205,128 143,640 150 25 18 26 58 31.5 63 PG2020 65
