מסילה לינארית מסוג PG2030

מבוססות על מסילה מסוג H ומסופקות עם רוכבים קומפקטי (מידת רוחב וגובה מינימלית).
כאן נמצא הדגש על הקומפקטיות על מנת לשמור על הגובה והרוחב נמוכים ככל האפשר.
חורי קיבוע עם תבריג מסופקים להרכבה עילית על הרוכב.
המסילות מדגם PG2030 הן בעלות 4 שורות של כדורי מיסב (שתיים מכל צד) ומסופקות במידות 15 עד 65, כפי שניתן לראות בטבלת הנתונים שלמטה.

שאלות ותשובות הרכבה טמפרטורת הפעלה אטמים שימון וגירוז חיכוך מהירויות ותאוצה עומס תחילי (preload) אורך חיים וחישובו אפיצויות ודרגות דיוק חישובי עומס ומומנט

מסילה לינארית מסוג PG2030 במידות 15 עד 65 (רוחב המסילה)

נתוני הרוכב מידות סוג
d1 H3 L4 L3 L2 L1 W5 W3 W2 W1 N H1 H
mm mm
M 4X5 6 3 26 41 71 48 4 26 34 9.5 4.6 28 PG2030 15
M 6X8 8 10 35 59 97 66 6.5 35 48 12.5 6.5 40 PG2030 25
M 8X10 8 10 40 59 102 81 10 40 60 16 7 45 PG2030 30
M 8X12 10 10 50 80 128 92 10 50 70 18 8 55 PG2030 35
M 10X17 15 12 60 102 158 112 13 60 86 20.5 11 70 PG2030 45
M 12X18 18 12 75 124 189 130 12.5 75 100 23.5 14 80 PG2030 55
M 16X20 23 12 70 148 225 162 18 90 126 31.5 14 90 PG2030 65

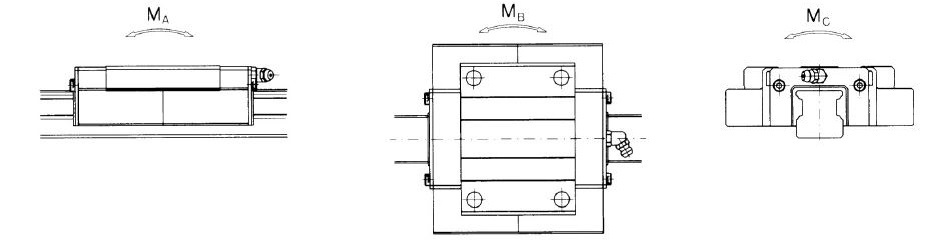

משקל ליחידה מומנט עומס מקסימלי נתוני המסילה סוג
M C M B M A C 0 C F h d3 d2 H4 W4 W
kg/m kg Nm N mm
1.7 0.19 139 88 88 14,616 9,261 60 7 4.5 7.5 17 7.5 15 PG2030 15
3.7 0.54 479 302 302 32,760 21,420 60 11 7 11 24 11.5 23 PG2030 25
5.3 0.75 769 491 491 44,730 29,736 80 14 9 14 28 14 28 PG2030 30
7.5 1.5 1 210 731 731 58,590 39,690 80 15 9 14 32 17 34 PG2030 35
12.9 2.8 2 470 1,424 1,424 90,720 60,480 105 21 14 20 42 22.5 45 PG2030 45
17.3 4.5 4 498 2,822 2,822 141,372 94,500 120 24 16 23 48 26.5 53 PG2030 55
24.9 8.7 7 925 4,763 4,763 205,128 143,640 150 25 18 26 58 31.5 63 PG2030 65
