מערכות הנחייה אלו מבוססות על מסילות מיניאטוריות מסוג H ומצוידות ברוכבים מדגם A.
זוהי הגירסה כפולת הרוחב של המסילות הלינאריות המיניאטוריות והיא מסופקת עם חורים בעלי תבריג במשטח העליון לעיגון מלמעלה לרוכב.
המסילות מדגם LM3000 הן בעלות 2 שורות של כדורי מיסב (אחת מכל צד) ומסופקות במידות 14 עד 42, כפי שניתן לראות בטבלת הנתונים שלמטה.

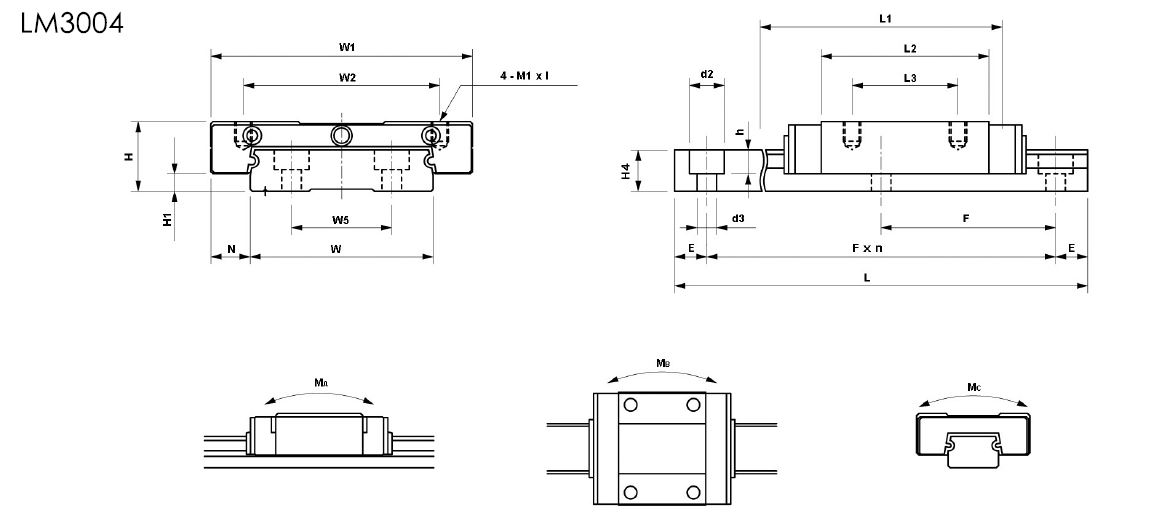

מסילה מיניאטורית ברוחב כפול מסוג LM3000
מסילה מיניאטורית מסוג LM3000 במידות 14 עד 42 (רוחב המסילה)
| Slide unit | מידות | סוג | |||||||
|---|---|---|---|---|---|---|---|---|---|
| M 1 XI | L3 | L2 | L1 | W2 | W1 | N | H1 | H | |
| mm | mm | ||||||||
| M4 X 3,5 | 12 | 21.5 | 31 | 19 | 25 | 5.5 | 2 | 9 | LM 3001 |
| M2,6 X 3 | 12 | 28 | 39 | 21 | 30 | 6 | 4.2 | 12 | LM 3002 |
| M3 X 3,5 | 15 | 30.5 | 44.5 | 28 | 40 | 8 | 4 | 14 | LM 3003 |
| M4 X 4,5 | 20 | 38.5 | 55.5 | 45 | 60 | 9 | 4 | 16 | LM 3004 |
| משקל ליחידה | מומנט | דירוג עומס | מסילה | סוג | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| מסילה | רוכב | M C | M B | M A | C 0 | C | F | E | h | d3 | d2 | W5 | H4 | W | |
| kg/m | kg | Nm | N | mm | |||||||||||
| 0.51 | 0.03 | 15.2 | 5.39 | 5.39 | 2,160 | 1,370 | 30 | 10 | 3.2 | 3.5 | 6 | — | 5.2 | 14 | LM 3001 |
| 1.08 | 0.04 | 36 | 16.3 | 16.3 | 3,920 | 2,450 | 30 | 10 | 4.5 | 3.5 | 6 | — | 7.5 | 18 | LM 3002 |
| 1.5 | 0.08 | 47.6 | 18.6 | 17.2 | 6,080 | 4,020 | 40 | 15 | 4.5 | 4.5 | 8 | — | 8.5 | 24 | LM 3003 |
| 3 | 0.17 | 137 | 38.2 | 35.2 | 9,800 | 6,660 | 40 | 15 | 4.5 | 4.5 | 8 | 23 | 9.5 | 42 | LM 3004 |
