מסילה מיניאטורית רגילה מסוג LM2000

מערכות הנחייה אלו מבוססות על מסילות מיניאטוריות מסוג H ומצוידות ברוכבים מדגם A.
זוהי הגירסה הסטנדרטית של המסילות הלינאריות והיא מסופקת עם חורים בעלי תבריג במשטח העליון לעיגון מלמעלה לרוכב.
המסילות מדגם LM2000 הן בעלות 2 שורות של כדורי מיסב (אחת מכל צד) ומסופקות במידות 5 עד 20, כפי שניתן לראות בטבלת הנתונים שלמטה.

שאלות ותשובות הרכבה טמפרטורת הפעלה אטמים שימון וגירוז חיכוך מהירויות ותאוצה עומס תחילי (preload) אורך חיים וחישובו אפיצויות ודרגות דיוק חישובי עומס ומומנט

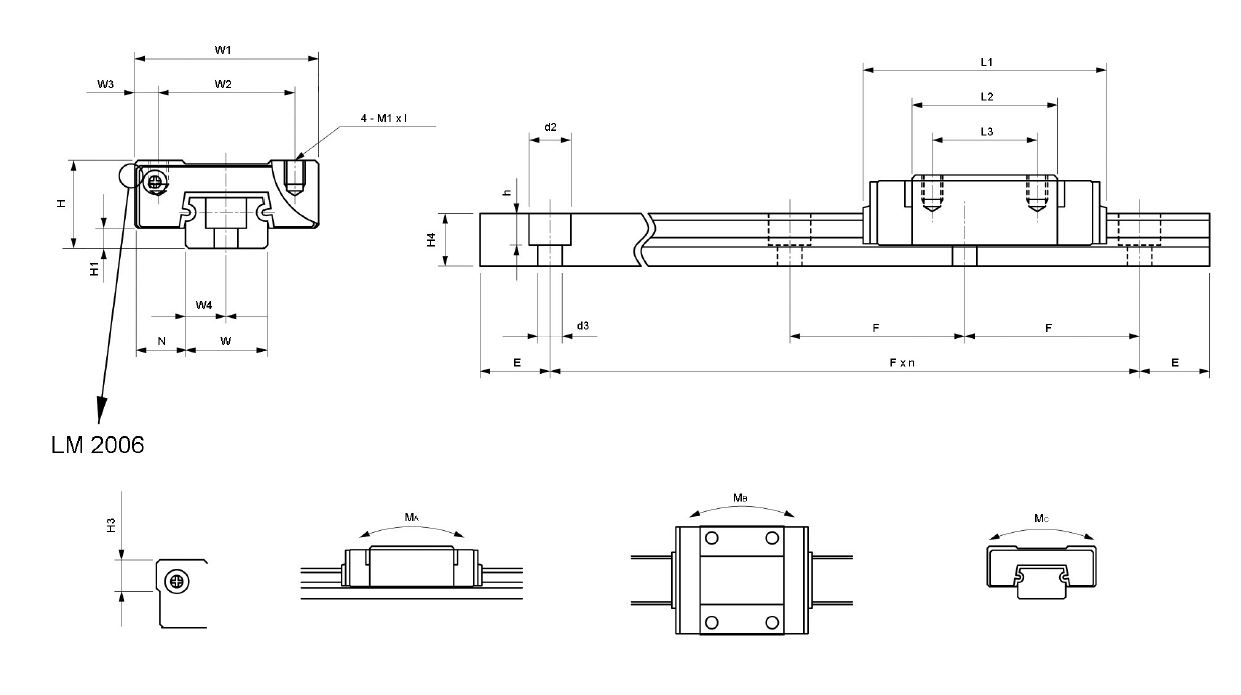

מסילה מיניאטורית מסוג LM2000 במידות 5 עד 20 (רוחב המסילה)

Slide unit מידות סוג
M 1 XI H3 L3 L2 L1 W3 W2 W1 N H1 H
mm mm
M2 X 1.5 — — 8.8 17 6 8 12 3.5 1.5 6 LM 2001
M2 X 2.5 — 8 13.5 23.5 2.5 12 17 5 1.5 8 LM 2002
M3 X 3 — 10 20 31 2.5 15 20 5.5 2.2 10 LM 2003
M3 X 3.5 — 15 20.8 35 3.5 20 27 7.5 3 13 LM 2004
M3 X 4 — 20 25.7 43 3.5 25 32 8.5 4 16 LM 2005
M4 X 6 6 38 45 66.5 4 38 46 13 7.5 25 LM 2006
משקל ליחידה מומנט דירוג עומס מסילה סוג
מסילה רוכב M C M B M A C 0 C F h d3 d2 H4 W4 W
kg/m kg Nm N mm
0.14 0.01 1.47 0.8 0.8 590 320 15 1 2.4 3.5 4 2.5 5 LM 2001
0.23 0.02 5.1 2.55 2.55 1,370 880 15 2.3 2.4 4.2 4.7 3.5 7 LM 2002
0.32 0.02 10.4 5.1 5.1 2,250 1,470 20 3.3 3.5 6 5.5 4.5 9 LM 2003
0.58 0.04 14.7 8.72 8.04 4,020 2,650 25 4.5 3.5 6 7.5 6 12 LM 2004
0.93 0.07 30.2 17.9 16.5 6,570 4,410 40 4.5 3.5 6 9.5 7.5 15 LM 2005
1.95 0.25 75.7 52.7 48.8 12,000 8,820 60 8.5 6 9.5 15 10 20 LM 2006
